    YU-2耐腐耐磨液下泵

    产品分类: 液下泵

      YU-2系列脱硫液下泵,其过流部件采用性能优异的超高分子量聚乙烯(UHMWPE)整体模压而成,该材质被称为国际上的泵用耐腐耐磨工程塑料,其突出的优点是:在所有工程塑料中,它具有优异的耐磨性、耐冲击性、抗蠕变性。

      订购热线: 18921132828

         YU-2系列耐腐耐磨液下泵的产品简介

               YU-2系列脱硫液下泵同时还具有极好的耐腐蚀性能,适用于输送-20〜90℃范围内的酸性、碱性清液或料浆。
               YU-2-J系列脱硫液下泵是在YU-2系列液下泵的下部设置搅拌叶轮,能在输送液体的同时,搅拌液下沉淀物。适用于输送含固相物料的料浆或污水池、沉淀池等池、槽类容器沉淀物料的清理及输送。
               该系列泵批量生产十多年来,经3000多家用户,8000多个岗位的使用,其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可,年销售近5000台,改良前中间联接柱为玻璃钢或塑料,改良后采用钢塑复合中间柱,创新的技术难题为泵体与中间柱的联接结构(已获专利),通过改良提升了防腐液下泵的机械稳定性,提升了泵的质量,因此该产品是一个性能稳定、技术成熟、受用户欢迎、定型的防腐型泵类产品。


        YU-2系列耐腐耐磨液下泵的应用范围

          (一) 有色金属湿法冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。
          (二) 硫酸磷肥业:稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。
          (三) 水处理环保业:可输送各种带杂质的污水。
          (四) 农药、染料、精细化工业:可输送含溶剂的酸、碱液体、混合酸,还可输送含溶济的料浆及含溶剂的酸、碱性料浆。
          (五) 其它工业生产中的腐蚀性和非腐蚀性清液或料浆的吸送。


        泵的性能特点

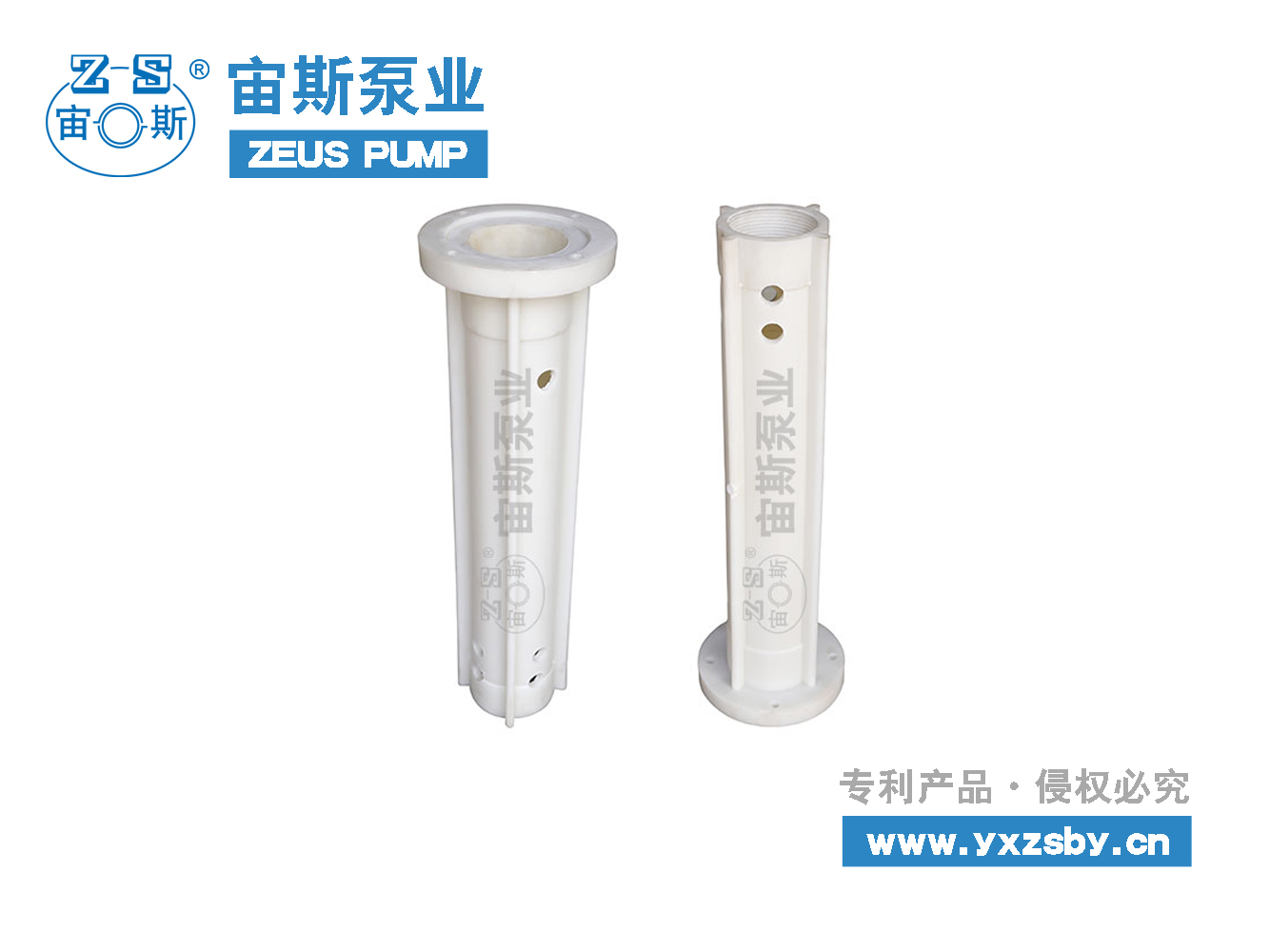

          1. YU-2系列液下泵连接筒默认为玻璃钢制作,既有较好的防腐性能,又有钢的强度。泵体与连接筒的连接以及泵体与泵盖之间的连接,均采用大螺距螺纹连接,安装维修方便。液下部位不用金属紧固螺钉,无腐蚀性损坏之虑。
          2. YU-2-B型液下泵连接筒为不锈钢制作,运行稳定性更加可靠;但不适用于含有氯离子(如盐酸)、氟离子(如氢氟酸、硅氟酸)及硝酸的介质。若含有以上介质,可联系我公司对不锈钢连接筒进行包塑处理。
          3. YU-2-G型支柱连接式液下泵,是对连接筒部位的改进,有三柱式或四柱式,保证了大型液下泵的结构更加稳定可靠。(建议用户提供介质工况条件,与我公司销售人员联系协助选型)


        泵的选型与标识

        YU-2_model


        特殊选型服务

          1. 液下泵的液下深度常规品种有1.2米、1.5米、1.8米三种。如有特殊深度要求的请在订货时加以说明。
          2. 液下泵安装板在本说明书上标定的是方形,用户如另有要求,可根据需求,做成圆形或其它形状的安装板。
          3. 用户的工况如遇到输送大颗粒、磨蚀要求高的岗位时,请加以说明。本公司可以帮助选定特殊耐磨材料的叶轮和泵盖:材料有聚氨酯、合金钢等。
          4. 用户工况中如有含氟(如氢氟酸等)或碱的介质,应加以说明,以便本公司为您选用适用的连接筒。


        泵的结构简图

        YU-2系列耐腐耐磨液下泵结构简图

        YU-2_struct

        YU-2-J系列耐腐耐磨液下泵结构简图

        YU-2-J_struct



        泵的使用说明

          1. 安装与检查

          将泵垂直固定于所需的位置上,连接好出口管路。安装完毕,应用手盘动联轴器,看看是否运转灵活,如转动不灵活或有不正常噪音、卡死等异常,应重新拆泵检查,清理异物,消除噪音,或通过增减叶轮垫调整叶轮与泵体之间的间隙,此间隙应保证在1~2mm之间,通过增减泵盖垫调整叶轮与泵盖之间的间隙,此间隙应保证在1~2mm之间,安装好后,再盘动联轴器,如此反复直到动转灵活方可接电,按启动程序使泵进入工作状态。

          2. 启动

          接通电源点启动,查看电机转动方向与泵上箭头所指方向是否一致,如不一致应重新接线调整;电机运转正常后应慢慢开启出口阀门至所需的工作状态。

          3. 停车

          先关闭出口阀门,再关电源。

          4. 拆装顺序

          YU-2系列泵的拆卸顺序:(参见泵的结构简图)

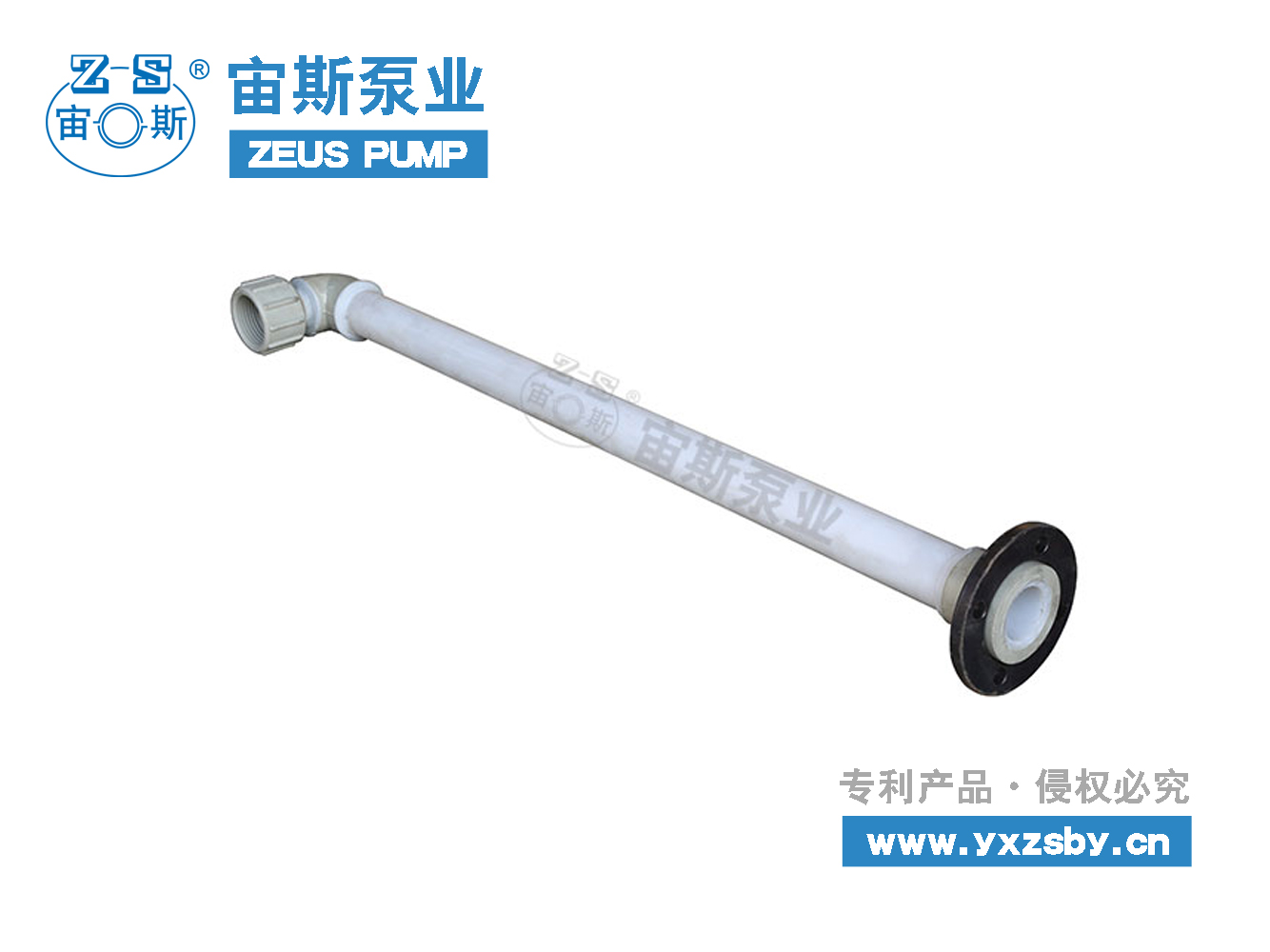

          a. 先拆下出液管12;
          b. 旋下过滤罩1(右旋螺纹),旋下泵盖2,取下泵盖垫3;
          c. 旋下锁紧螺母5、防转螺母7,依此拆下锁紧螺母垫6、华司8、叶轮9、叶轮垫10、轴套11;

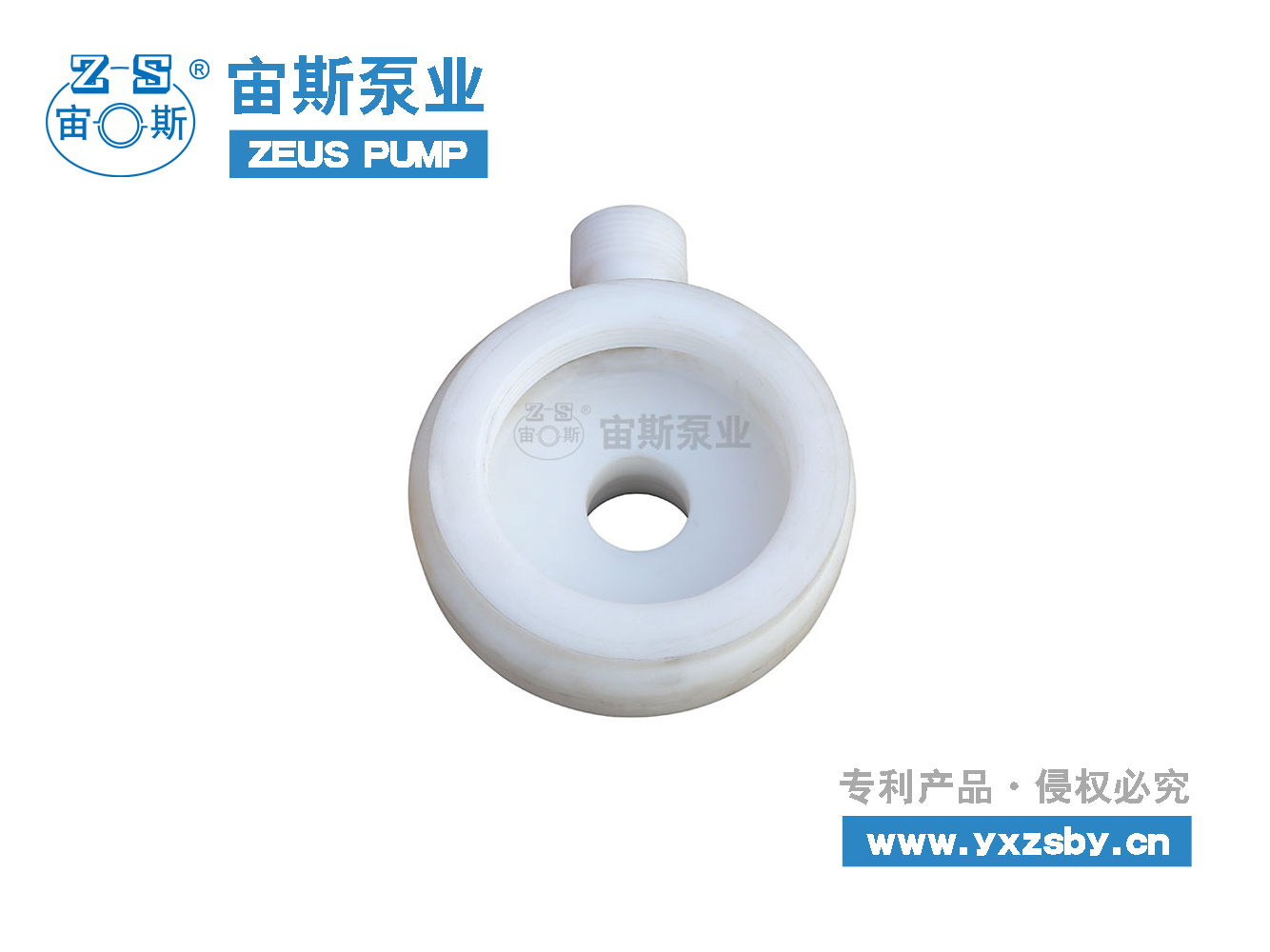

          d. 旋下泵体4(右旋螺纹),拧下拼圈14(左旋螺纹),取出K型密封圈13。
          YU-2-J系列泵的拆卸顺序:(参见泵的结构简图)
          a. 先拆下出液管16;
          b. 旋下锁紧螺母1、防转螺母9,依此拆下锁紧螺母垫2、华司10、搅拌叶轮3、搅拌叶轮垫4、下轴套11及下轴套垫8;
          c. 旋下泵盖5,取下泵盖垫6,取下叶轮12、叶轮垫13、上轴套15;
          d. 旋下泵体7(右旋螺纹),拧下拼圈17(左旋螺纹),取出K型密封圈14。
          安装顺序与拆卸顺序相反,应特别注意各部位垫片的安装。

          5. 注意事项

          由于该泵的大部分零件是塑料制成的,故不能对其进行强力冲击和扭曲,以免产生不必要的损坏。
